Fazer carros 5 estrelas em segurança está bem mais difícil – e mais caro

Simulações virtuais e ensaios não-destrutivos facilitam e reduzem custos de desenvolvimento, mas sistemas avançados são cada vez mais exigidos

Por Texto: Henrique Rodriguez | Foto e vídeo: Fernando Pires Atualizado em 9 Maio 2022, 20h52 - Publicado em 9 Maio 2022, 20h17

No final de um corredor com mais de 120 metros e a largura de uma rua de mão dupla está uma enorme parede de aço chumbada ao piso. À frente dela, um bloco de alumínio retorcido é o vestígio da última vez que um carro tentou a sorte ali.

Assine a Quatro Rodas a partir de R$ 9,90

Estou no Centro de Impactos do laboratório de Segurança Veicular da Volkswagen do Brasil, em São Bernardo do Campo (SP). O carro que destruiu o bloco de alumínio, estruturado para simular a resistência de outro automóvel, só será lançado daqui a um tempo. O lado bom é que ele precisará encarar esse teste menos vezes do que o carro que substituirá.

Laboratório de segurança VW Brasil
Barreira deformável de alumínio simula a rigidez de um carro em uma colisão Fernando Pires/Quatro Rodas

Os testes de colisão representam etapas fundamentais no desenvolvimento de um automóvel. De todos os testes e ensaios realizados ali, o crash-test é o mais marcante. E nós até já mostramos por aqui como eles são feitos. Porém, há diversos outros ensaios que validam cada detalhe do carro quanto ao seu desempenho e segurança. E são cada vez mais importantes.

Laboratório de segurança VW Brasil
O carro que fez esse estrago ainda não foi lançado no Brasil Fernando Pires/Quatro Rodas

Na prática, hoje a principal função do crash-test é validar outros testes que, sim, são repetidos por algumas centenas de vezes ao longo do desenvolvimento de um carro.

Realidade simulada

Uma boa parcela das imagens que as fabricantes divulgam dos seus carros não são fotos, mas imagens virtuais em 3D. E muitas vezes é difícil notar isso. Essa perfeição já chegou aos modelos virtuais usados para projetar carros completos em supercomputadores.

Na verdade, isso vai muito além do projeto de design. A modelagem virtual também contempla a resistência e rigidez de cada parte do carro e permite que seu comportamento em colisões seja calculado por meio da análise de elementos finitos. Em outras palavras, hoje é possível realizar um crash-test virtual, dentro de um supercomputador, e obter um nível de precisão acima de 95% no caso de testes de segurança mais críticos.

Comparação entre o crash-test real e o virtual de um VW Up!. Imagem de 2012
Comparação entre o crash-test real e o virtual de um VW Up!. Imagem de 2012 Divulgação/Volkswagen

A evolução desse processamento virtual é exponencial. Ainda era necessária uma licença militar do exército norte-americano quando a Volkswagen começou a usar supercomputadores no desenvolvimento da segunda geração do Gol.

Se àquela altura o carro era dividido em 155.000 elementos virtuais e dois processadores precisavam de uma semana para executar os cálculos, os ensaios virtuais com o VW Taos contemplavam 8.500.000 elementos, calculados por 64 processadores em 16 horas.

Laboratório de segurança VW Brasil (6)

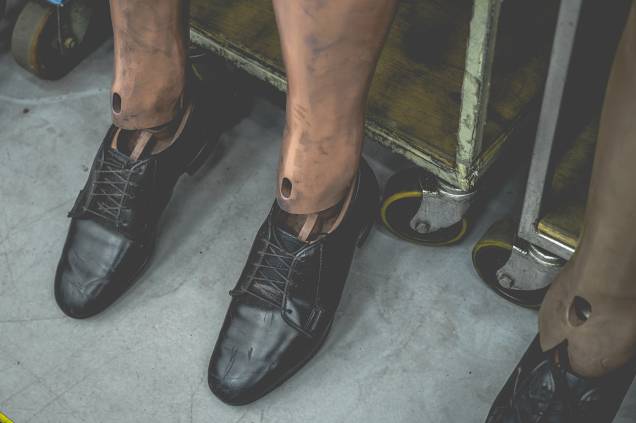

Os dummies têm variedade de biotipos, mas são padronizados e emulam perfeitamente um corpo Fernando Pires/Quatro Rodas

Nestas simulações é possível prever até mesmo o comportamento dos dummies dentro do carro e medir os danos que ele sofreria em uma colisão. São raras, mas existem limitações dos modelos virtuais.

Laboratório de segurança VW Brasil (6)
Estruturas internas fazem as vezes de ossos e ligamentos. Dezenas de sensores verificam a reação nas colisões Fernando Pires/Quatro Rodas

“Um exemplo são os vazamentos de combustível oriundos de um crash, e nesse caso, garantimos a não ocorrência de toques e danos nas mangueiras que carregam o fluido, mantendo a integridade estrutural da região”, explica Antonio Carnielli, Diretor Adjunto de Engenharia de Carroceria, Acabamento, Segurança Veicular e Pré-Desenvolvimento da VW.

Compartilhe essa matéria via:

Essas limitações, porém, são contempladas em estágios mais avançados do desenvolvimento. Desde o Nivus a Volkswagen não executa mais crash tests na fase de pré-desenvolvimento, faz tudo virtualmente nesta etapa.

O teste do trenó

Não basta, porém, desenvolver virtualmente, testar o componente isolado, instalar no carro e jogá-lo contra a parede para ver como se sai. Em um outro laboratório, carrocerias e toda a sorte de bancos disponíveis para os Volkswagen ficam enfileirados aguardando serem requisitados novamente. Ali acontece uma etapa intermediária do desenvolvimento, o sled test ou teste do trenó.

Laboratório de segurança VW Brasil
O “trenó” com uma carroceria de T-Cross devidamente instalada Fernando Pires/Quatro Rodas

É um teste que simula o mesmo impacto do crash-test, mas sem destruir a carroceria, que é adaptada para correr como um trenó em trilhos. Em vez de a estrutura ser jogada contra uma parede, ela recebe um “soco” em intensidade equivalente à gerada pela colisão.

Laboratório de segurança VW Brasil
Painel e banco montados para validar uma nova coluna de direção Fernando Pires/Quatro Rodas

Um grande pistão servo-hidráulico, que pode ter seu comportamento precisamente ajustado, é disparado contra a estrutura, que corre para quase até o fim do trilho.

Laboratório de segurança VW Brasil
Luzes fortes se acendem e uma sirene toca momentos antes do teste Fernando Pires/Quatro Rodas

A emulação de testes de colisão dianteira, traseira ou lateral, nas mais diversas velocidades, podem ser executados desta forma. É um meio mais fácil, rápido e barato de validar componentes externos, como o próprio tanque de combustível, que não pode vazar, como também todos os componentes da cabine desde o painel e os bancos, até os cintos de segurança, airbags e coluna de direção.

Laboratório de segurança VW Brasil
O pistão se desloca para empurrar o trenó com a mesma intensidade de um impacto a 64 km/h Fernando Pires/Quatro Rodas

Isso vale tanto para o desenvolvimento de um carro, como para processos futuros. Por exemplo, em nossa visita presenciamos o processo de validação de um novo fornecedor de coluna de direção para o VW T-Cross. Confira o vídeo:

View this post on Instagram

A post shared by Quatro Rodas (@quatro_rodas)

A vantagem não está apenas em não ter um monte de cacos de carro espalhados pelo laboratório após a simulação de impacto. “O sled test permite ganhos de custo e tempo da ordem de 80% em relação a um crash test convencional”, explica Carnielli. Só em não destruir um protótipo de milhões já há uma boa economia.

Laboratório de segurança VW Brasil
O airbag detonou, o pré-tensionador do cinto deflagrou e a coluna de direção colapsou com o impacto Fernando Pires/Quatro Rodas

Uma reação em cadeia perfeitamente orquestrada

O sled test também, é especialmente importante para ensaiar a “coreografia” dos sistemas de segurança passiva do carro. Airbags e pré-tensionadores dos cintos de segurança são dispositivos pirotécnicos, eles dependem de explosões químicas para funcionar e cada reação tem um intervalo de tempo.

Laboratório de segurança VW Brasil

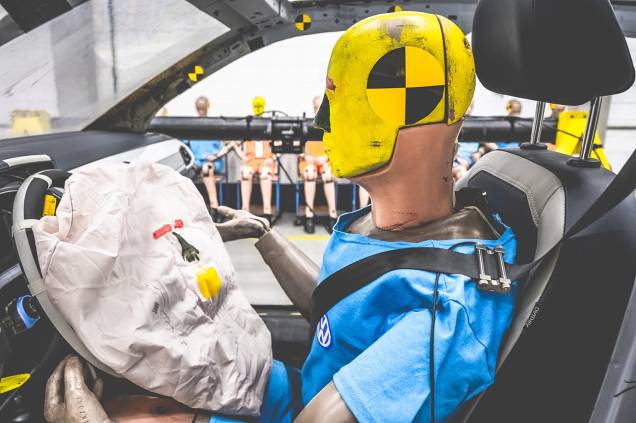

A pintura no rosto do dummie ajuda a entender como o airbag atingiu seu rosto Fernando Pires/Quatro Rodas

Uma colisão frontal padrão, a 64 km/h, dura meros 120 milissegundos. Os sensores de colisão e o módulo de gerenciamento do airbag precisam identificar a desaceleração e o impacto em 25 ms e os sistemas de retenção (airbags e pré-tensionadores) precisam reagir antes dos 55 ms para que o corpo dos ocupantes se desloque o mínimo possível nos 50 ms seguintes.

Se você piscar o olho na hora da colisão, tudo isso já terá acontecido ao abrir.

Laboratório de segurança VW Brasil

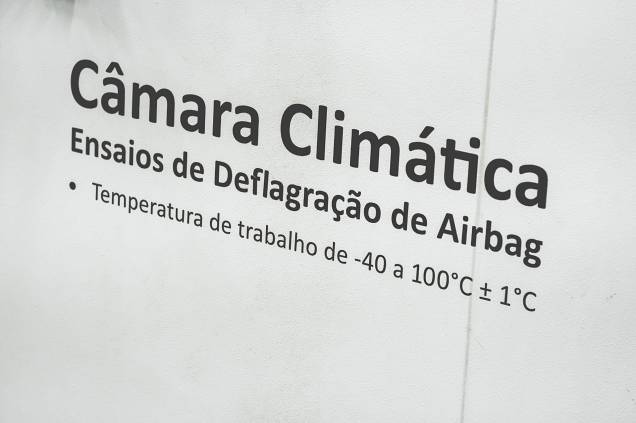

Câmaras climáticas são usadas para validar os airbags Fernando Pires/Quatro Rodas



Continua após a publicidade

“Nós não conseguimos alterar o tempo que o airbag leva para deflagrar, mas controlamos o momento da detonação dele de acordo com cada projeto”, lembra Paulo Morassi, Gerente de Engenharia de Produto.

Laboratório de segurança VW Brasil
Estruturas empurram modelos biomecânicos para simular um atropelamento Fernando Pires/Quatro Rodas



Continua após a publicidade

Laboratório de segurança VW Brasil

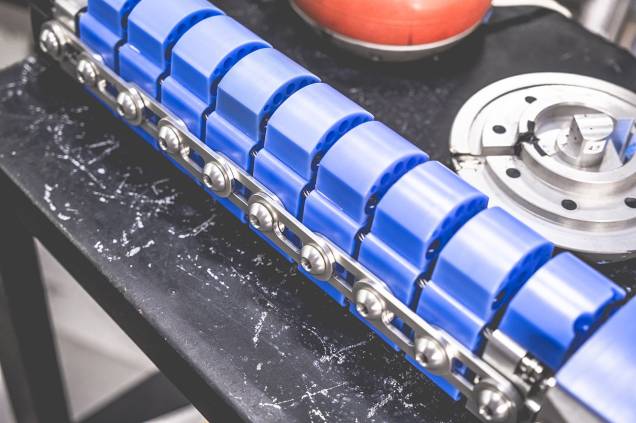

Estas peças simulam o a dinâmica de pernas e cabeça em atropelamentos Fernando Pires/Quatro Rodas

Para garantir essa precisão em quaisquer circunstâncias, os airbags ainda passam por testes em câmaras climáticas, onde a deflagração é avaliada em uma amplitude de temperatura entre -40°C e 100°C. Ou seja, avaliam se a reação química será alterada em função da temperatura.

Outros diversos testes isolados são feitos ali para garantir a segurança de um novo carro. Por exemplo, modelos biomecânicos que simulam adultos e crianças são jogados contra partes da carroceria, como uma frente ou apenas o capô, para conferir como seria o comportamento da estrutura em caso de atropelamento em cada seção do carro.

t-cross

Na verdade, o comportamento esperado é que a estrutura absorva a energia ao máximo e que permita que o corpo vá para cima do carro e não para baixo. Há normas, inclusive das Nações Unidas, regendo o nível máximo de lesões permitido para carros que buscam nota máxima em segurança.

Laboratório de segurança VW Brasil

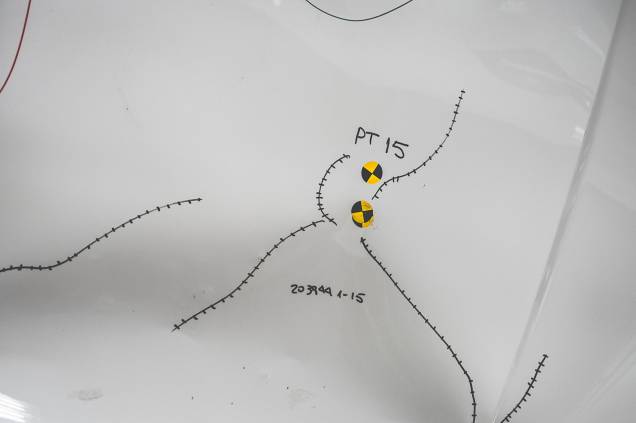

Um capô após testes com modelos biomecânicos Fernando Pires/Quatro Rodas



Continua após a publicidade

À procura da batida perfeita

Todo o esforço, do primeiro cálculo estrutural ao último crash-test, é dedicado à busca pela maior pontuação de segurança. Mas a exigência não é exatamente do governo.

O Contran exige a realização de crash-test frontal na homologação dos carros, sem dar notas, e adiou a obrigatoriedade de testes de impactos laterais para todos os carros vendidos no Brasil em dois anos, até 1° de janeiro de 2024, por conta dos efeitos da pandemia da Covid-19.

Volkswagen - Seguranca Veicular (99)
Crash-test do Volkswagen T-Cross realizado no mesmo laboratório Divulgação/Volkswagen

No entanto, desde 2010 o Latin NCAP ajuda a conscientizar sobre a importância de um bom desempenho nos testes de colisão, seja pela estrutura do veículo, seja por seus equipamentos de segurança passiva e ativa.

A ONG avalia a segurança dos carros vendidos na América Latina de forma independente, com notas de acordo com o nível de proteção oferecido e com os sistemas de segurança oferecidos – de série ou em grande parcela das versões vendidas na região.

A avaliação fica mais rígida de tempos em tempos. O terceiro protocolo entrou em vigor em dezembro de 2019 e tem validade até o final de 2024. As exigências da fase seguinte logo começará a ser debatida entre o órgão e os fabricantes de automóveis.

Crash test VW Taos
VW Taos foi o primeiro carro a receber 5 estrelas no Latin NCAP nos novos protocolos Latin NCAP/Divulgação

Na fase atual, notas de proteção a passageiros adultos e infantis, bem como a proteção a pedestres e os equipamentos de proteção avançados, foram concentrados em uma só nota (de zero a cinco estrelas).

Se no início um bom desempenho dizia respeito apenas ao comportamento na colisão frontal e depois passou a ponderar também o desempenho do controle de estabilidade por meio do teste do alce, hoje o teste também avalia a frenagem autônoma de emergência (em três níveis: baixa velocidade, pedestres e alta velocidade) e tecnologias preventivas (monitor de pontos cegos, assistente de permanência em faixa, limitador de velocidade), que somam pontos.

Crash test VW Taos
Teste de impacto lateral Latin NCAP/Divulgação

Para alcançar as melhores notas é fundamental ter um bom desempenho nos quatro aspectos. Hoje é impossível, por exemplo, obter cinco estrelas apenas com um bom desempenho da estrutura nos testes de de proteção aos ocupantes em colisão frontal, lateral e lateral contra poste.

O uso dos pontos proporcionados por equipamentos ainda é condicional. É preciso ter, no mínimo, 19 pontos de proteção passiva (proteção de cabeça, pélvis e pernas) para que seja possível considerar a pontuação da frenagem autônoma de emergência. Por exemplo, o Peugeot 208 não teve os pontos de AEB somados ao seu resultado por não ter airbags laterais de série.

Crash test VW Taos
Teste de impacto lateral contra poste Latin NCAP/Divulgação

O atual protocolo do Latin NCAP também pressiona para que estes equipamentos estejam em uma boa parcela dos carros vendidos. Hoje, para ter sua pontuação considerada, a frenagem de emergência deve estar em 30% das unidades do modelo avaliado que são vendidas. Para os monitores de pontos cegos e alerta e assistência de faixa, o percentual é de 45% em 2022 e será de 55% em 2023.

Laboratório de segurança VW Brasil (6)
Boneco em trilho é usado para testar a precisão do sistema de frenagem autônoma de emergência com leitura de pedestres Fernando Pires/Quatro Rodas

De acordo com Carnielli, os Volkswagen que receberam cinco estrelas no início das avaliações do Latin NCAP (como o VW Up!) ainda têm estrutura estável para os padrões exigidos hoje, porque isso é exigência da marca. O que realmente impediria a nota máxima é a oferta de equipamentos de segurança – o compacto nem sequer tinha controle de estabilidade.

Por outro lado, um Polo ou Virtus com sistemas avançados, como a frenagem autônoma de emergência já presente no Nivus (que deriva do mesmo projeto) tem grandes chances de repetir as cinco estrelas no mais novo protocolo do Latin NCAP.

Laboratório de segurança VW Brasil
Carros automatizados e com GPS de precisão militar são usados para testar a precisão do sistema de frenagem autônoma. Veja mais detalhes aqui Fernando Pires/Quatro Rodas

Na prática, boa parte das soluções necessárias para uma nota máxima para os Volkswagen já estariam desenvolvidas em outros mercados. Isso porque a plataforma modular MQB permite esse intercâmbio de sistemas e é global. E, na prática, mesmo o mais recente protocolo do Latin NCAP ainda está cerca de quatro anos defasado em relação ao protocolo europeu, que norteia os NCAP de todo o mundo.

A grande questão é pagar essa conta. “A pressão dos custos é grande, por isso ficará difícil ver carros de entrada com cinco estrelas”, explica Antonio Carnielli. A maioria destes equipamentos de segurança avançados só estão disponíveis nas versões mais caras, por conta do custo.

Ainda que o governo não obrigue a adoção destes sistemas de segurança mais avançados, o Rota 2030, programa de incentivo à modernização da indústria nacional e a eficiência dos automóveis, pode ajudar a forçar (e até a compensar os custos) o uso destes equipamentos.

Carros equipados com controle de estabilidade, repetidores laterais de seta, luzes diurnas, alerta de cinto para o motorista, indicador de frenagem de emergência, câmera ou sensores de ré, com todos os tipos de frenagem de emergência alerta de saída de faixa e que foram submetidos a teste de impacto lateral e contra poste, podem ter abatimento de 1 ponto percentual do IPI.

Essa diferença não paga os radares, sensores e câmeras de última geração demandados pelos equipamentos mais avançados, mas ajuda a compensar e a torná-los mais comuns – o que, a longo prazo, poderia reduzir os respectivos custos. Qualquer esforço (e, sabemos, não são poucos) para tornar os carros novos mais seguros, porém, é válido.
